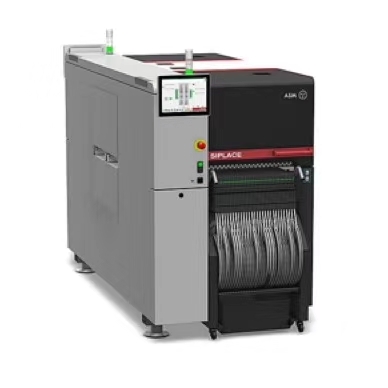

ASM SIPLACE TX

完美的机器为智慧工厂而生


更快、更小、更先进——新型高端贴装解决方案

我们最新一代的贴装模块在速度、单位面积产出和大批量生产应用的精度方面都刷新了记录。0201(公制)元器件首次可以最高速度贴装。





   TX.jpeg SIPLACE TX的亮点:

SIPLACE SpeedStar贴装头,精度高达 25 µm @ 3 sigma

SIPLACE MultiStar: 贴装速度高达25500 cph

SIPLACE TwinStar: 针对特殊任务的贴装头

SIPLACE JEDEC制式料盘供料器: 有多达18JEDEC制式料盘

ASM Shuttle Extension: 高效的传送装置,可轻松处理单轨和双轨传输。

SIPLACE TX micron: 贴装精度高达15 µm @ 3 sigma

SIPLACE SpeedStarSIPLACE MultiStar贴装头可以在同一贴装区域内共同作业,以获得更大的灵活性和贴装性能。

新功能:SIPLACE SpeedStar速度为 48,000 cph,最大可处理8.2 mm x 8.2 mm x 4 mm 的元器件尺寸

新功能:敏感元器件的贴装压力低至 0.5 N

非接触式贴装: 使高敏感元器件可达到最大贴装质量


CP20.jpg新功能:SIPLACE Smart Pin Support: 印刷电路板的自动顶针支撑

新功能:最大 PCB尺寸: 550mm x 460mm














资料下载





品牌
ASM
型号
TX
净重
1100kg
机器尺寸
1000*2230*1450
保修期
12个月
产能
127600
PCB尺寸
50*45-550*460
功率
1.6kW
电压
220V/380V
分辨率
22μm
双轨选项
双轨
连接MES
可连接
物料尺寸
0201-200*125
元件高度
25mm
